5.2.3 风管连接
1 酚醛铝箔复合板风管管段连接，以及风管与阀部件、设备连接的基本形式如表5.2.3所示。
表5.2.3 风管与阀部件、设备连接的基本形式
2 主风管与支风管的连接

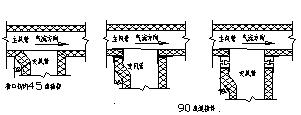

主风管上直接开口连接支风管可采用90°连接件或其他专用连接件，连接件四角处应涂抹密封胶。当支管边长不大于500mm，也可采用切45°坡口直接连接。如图5.2.3-1。
主风管与支风管的连接 图5.2.3-1
3 管与柔性风管的连接
主风管与柔性风管的连接应注意将环状止口顶在复合板上，再扳边固定，如图5.2.3-2所示。
图5.2.3-2 主风管与柔性风管连接

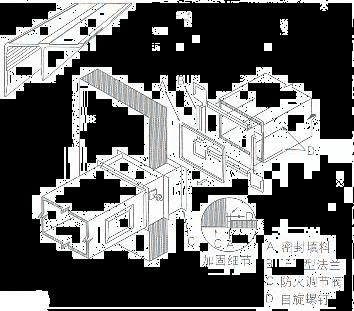

4 风管与部件的连接方式，采用“F”法兰连接，如图5.2.3-3所示。
图5.2.3-3 风管与部件连接
